產品詳細
| 重要諸元 | MEGA5 G5030 | MEGA5 G6030 | MEGA5 G8030 |
|---|---|---|---|
| X 軸行程 | 5,000 mm ( 196.9" ) | 6,000 mm ( 236.2" ) | 8,000 mm ( 315.0" ) |
| Y 軸行程 | 3,700 mm ( 145.67" ) ( 立式 ) / 3,000 mm ( 118.1" ) ( 臥式 ) | ||
| Z 軸行程 | 1,000 mm ( 39.37" ) ( 選配 1,200 / 1,400 mm ( 47.2" / 55.12" ) ) | ||
| 雙柱間距離 | 4,800 mm ( 188.98" ) | ||
| 主軸鼻端至工作臺面距離 | 200 ~ 1,200 mm ( 7.87" ~ 47.24" ) | ||
| 90° 中心線至工作臺距離 | 550 ~ 1,550 mm ( 21.65" ~ 61.02" ) | ||
| 工作臺 | MEGA5 G5030 | MEGA5 G6030 | MEGA5 G8030 |
|---|---|---|---|
| 工作臺尺寸 ( X x Y ) | 5,000 x 3,800 mm ( 196.85" x 149.61" ) |
6,000 x 3,800 mm ( 236.22" x 149.61" ) |
8,000 x 3,800 mm ( 314.96" x 149.61" ) |
| 工作臺 T 槽尺寸 ( 寬 x 距 ) | 28 x 200 mm ( 1.1" x 7.87" ) | ||
| 工作臺尺寸最大載重 | 2,500 kg / m² ( 5,512 lbs ) | ||
| 主軸 | MEGA5 G5030 | MEGA5 G6030 | MEGA5 G8030 | |
|---|---|---|---|---|
| 主軸馬達功率 ( 連續 / 30 分 ) | 30 / 53 kW ( 40 / 71 HP ) | |||
| 主軸轉速 | 10 ~ 12,000 rpm | |||
| 主軸內孔規格 | HSK-A100 | |||
| 三軸進給 | ||||
| X 軸快速進給 | 10,000 mm / min ( 393.7 IPM ) |
20,000 mm / min ( 787.4 IPM ) |
20,000 mm / min ( 787.4 IPM ) |
|
| Y 軸快速進給 | 15,000 mm / min ( 590.55 IPM ) | |||
| Z 軸快速進給 | 10,000 mm / min ( 393.70 IPM ) | |||
| 切削進給 | 1 ~ 10,000 mm / min ( 0.04 ~ 393.70 IPM ) | |||
| 刀庫 | MEGA5 G5030 | MEGA5 G6030 | MEGA5 G8030 |
|---|---|---|---|
| 刀庫容量 | 20 支刀 | ||
| 最大刀具直徑 / 鄰刀空 | Ø 160 / Ø 230 mm ( Ø 6.30" ~ Ø 9.06" ) | ||
| 最大刀具長度 | 350 mm ( 13.78" ) | ||
| 最大刀具重量 | 15 kg ( 33.07 lbs. ) | ||
| 一般規格 | MEGA5 G5030 | MEGA5 G6030 | MEGA5 G8030 | |
|---|---|---|---|---|
| 潤滑油箱容量 | 6 liter | |||
| 油壓系統容量 | 150 liter | |||
| 氣壓壓力需求 ( 最少 ) | 6 ~ 8 ( 6 ) kg / cm² | |||
| 電力需求 | 380±10%Vac 170/100kVA 3相 50/60Hz | |||
| 機器重量 | 80,500 kg ( 177,475 lb ) | 93,000 kg ( 205,030 lb ) | 113,000 kg ( 249,125 lb ) | |
| 工件最大尺寸 ( 刀長350mm ) |
長 ( X 軸 ) | 5,000 mm ( 196.85" ) | 6,000 mm ( 236.22" ) | 8,000 mm ( 314.96" ) |
| 寬 ( Y 軸 ) | 3,000 mm ( 118.1" ) | |||
| 高 ( Z 軸 ) | 850 mm ( 33.5" ) | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.020 mm ( ± 0.0008" ) / 全長 | |||
| 定位精度 ( VDI 3441 ) | P = 0.025 mm ( ± 0.0010" ) / 全長 | |||
| 重現精度 ( JIS B 6338 ) | ± 0.005 mm ( ± 0.0002" ) / 全長 | |||
| 重現精度 ( VDI 3441 ) | Ps = 0.018 mm ( ± 0.0007" ) | |||

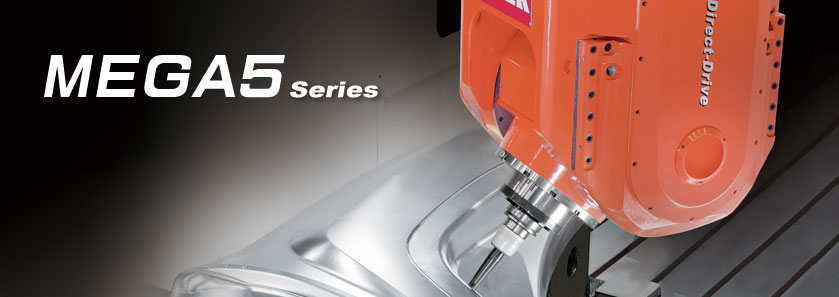

MEGA 5G 系列 超高性能龍門型五軸加工機
天車式龍門型加工機結構，節省占地空間，搭配 MEGA5 高性能旋轉五軸頭，提供多功能、高荷重與超大切削范圍之加工性能。
天車式結構，提供最高的結構剛性與高動態性能。X 軸行程可依加工需求客制化，Y 軸搭配獨家專利 " 橫梁下垂調整機構 "，行程最大可達 7 m。
X 軸采雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，確保極致的動態精度。
Y 軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色。
Z 軸采用大尺寸線性滑軌設計，搭配加大鞍座與高剛性箱型頭部結構，提供最佳切削剛性。
X 軸行程 6 m 以上、Y 軸行程 7 m 之機型，進給系統改采無背隙齒輪齒條結構搭配解析度 1 μm 之線性光學尺，確保大型機臺極致的移動精度。
搭配傘型 20T 刀庫 ( 最大可擴充至 40T )，有效提升加工效率，換刀程序皆在機器加工區域以外完成，確保刀具不受切屑污染。
